Что такое 3D-фрезеровка: объёмная обработка по модели
3D-фрезеровка - это выборка объёма по трёхмерной модели, а не рез плоского контура насквозь. Фреза снимает материал слоями и формирует рельеф: барельеф, логотип с глубиной, декоративное панно, форму под литьё. В отличие от плоской резки, здесь нужна 3D-модель и два этапа обработки - черновой и чистовой проход.
Чем 3D отличается от плоской резки
Плоская (2D) фрезеровка ведёт фрезу по контуру и режет лист насквозь или на заданную глубину - результат плоский. 3D-фрезеровка формирует поверхность с переменной высотой: фреза ходит не только по плоскости, но и по глубине, повторяя форму модели. Так получают барельеф, скругления, плавные переходы - то, что нельзя нарисовать одним контуром.
Плоская и объёмная фрезеровка
| Параметр | 2D (плоская) | 3D (объёмная) |
|---|---|---|
| Что на входе | векторный контур (DXF) | 3D-модель (STL, STEP, OBJ) |
| Результат | рез контура, плоская деталь | рельеф, объём, переменная глубина |
| Проходы | один-два по контуру | черновой + чистовой (иногда несколько) |
| Фреза | цилиндрическая | черновая + шаровая на чистовую |
Как устроен процесс
- Готовим 3D-модель - присланную вами или отрисованную у нас по эскизу.
- В CAM рассчитываем траектории под конкретную фрезу и материал.
- Черновой проход снимает основную массу материала быстро и грубо.
- Чистовой проход шаровой фрезой выглаживает рельеф до нужной гладкости.
- Доводим руками - шлифовка, при необходимости грунт и покраска.
Из чего фрезеруем рельеф
Лучше всего под 3D идут однородные материалы без выраженного слоя: МДФ, модельный пластик, липа и другая мягкая древесина. МДФ - фаворит по цене и предсказуемости рельефа. Дерево красиво смотрится в фактуре, но требует внимания к направлению волокна. Мягкий алюминий тоже поддаётся объёмной обработке, но это дольше и дороже.
Глубина 3D ограничена вылетом фрезы: чем глубже нужно снять, тем длиннее инструмент и тем аккуратнее приходится идти. Глубокий рельеф режем поэтапно, а совсем высокий объём иногда выгоднее собрать из нескольких фрезерованных слоёв.
Где применяют 3D-фрезеровку
- Декоративные панно и барельефы для интерьера.
- Гербы, эмблемы, объёмные логотипы на ресепшн и фасад.
- Резной декор мебели и мебельных фасадов.
- Формы и оснастка под литьё, вакуумную формовку, слепки.
- Арт-объекты, макеты, выставочные и подарочные изделия.

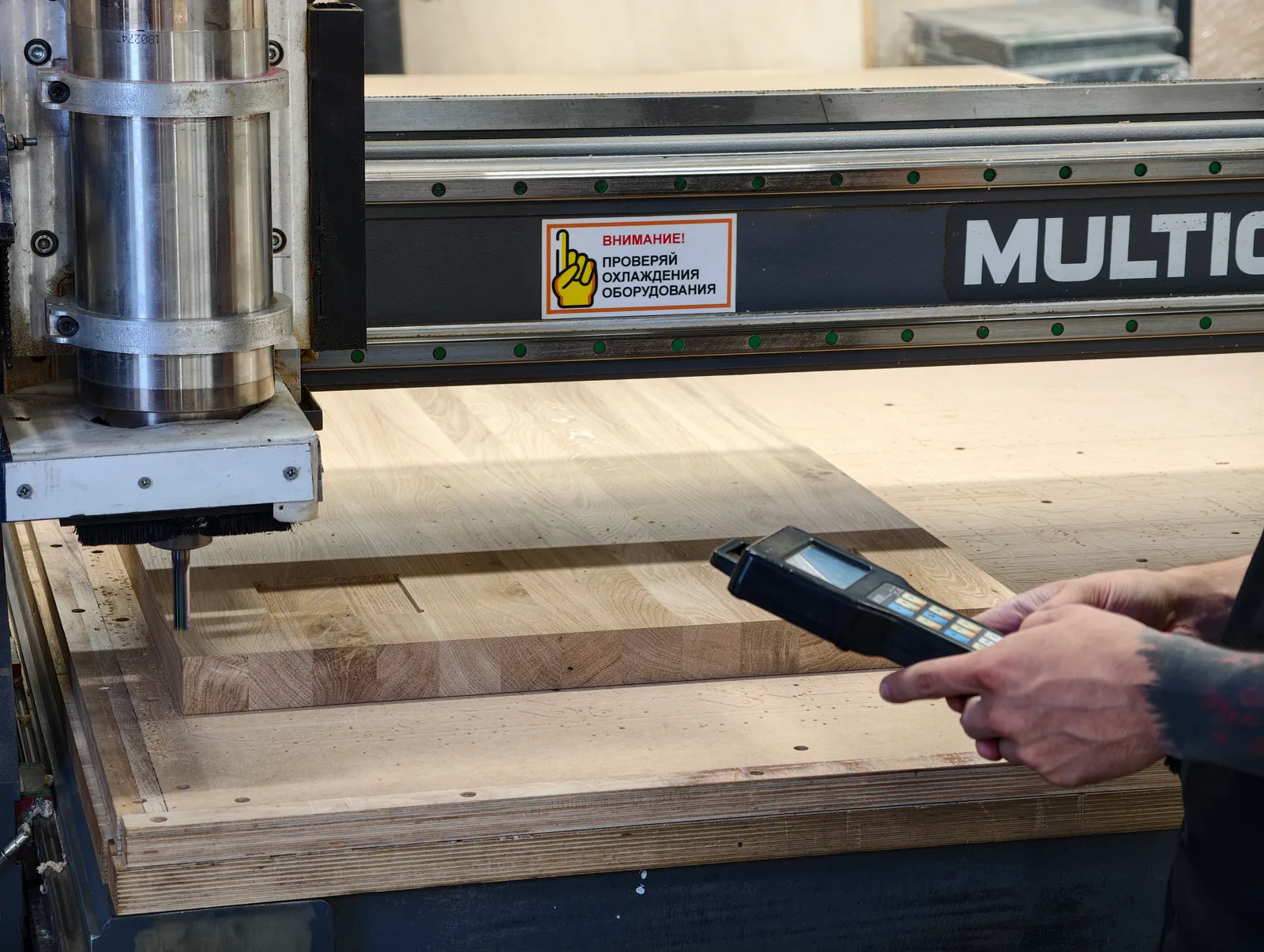

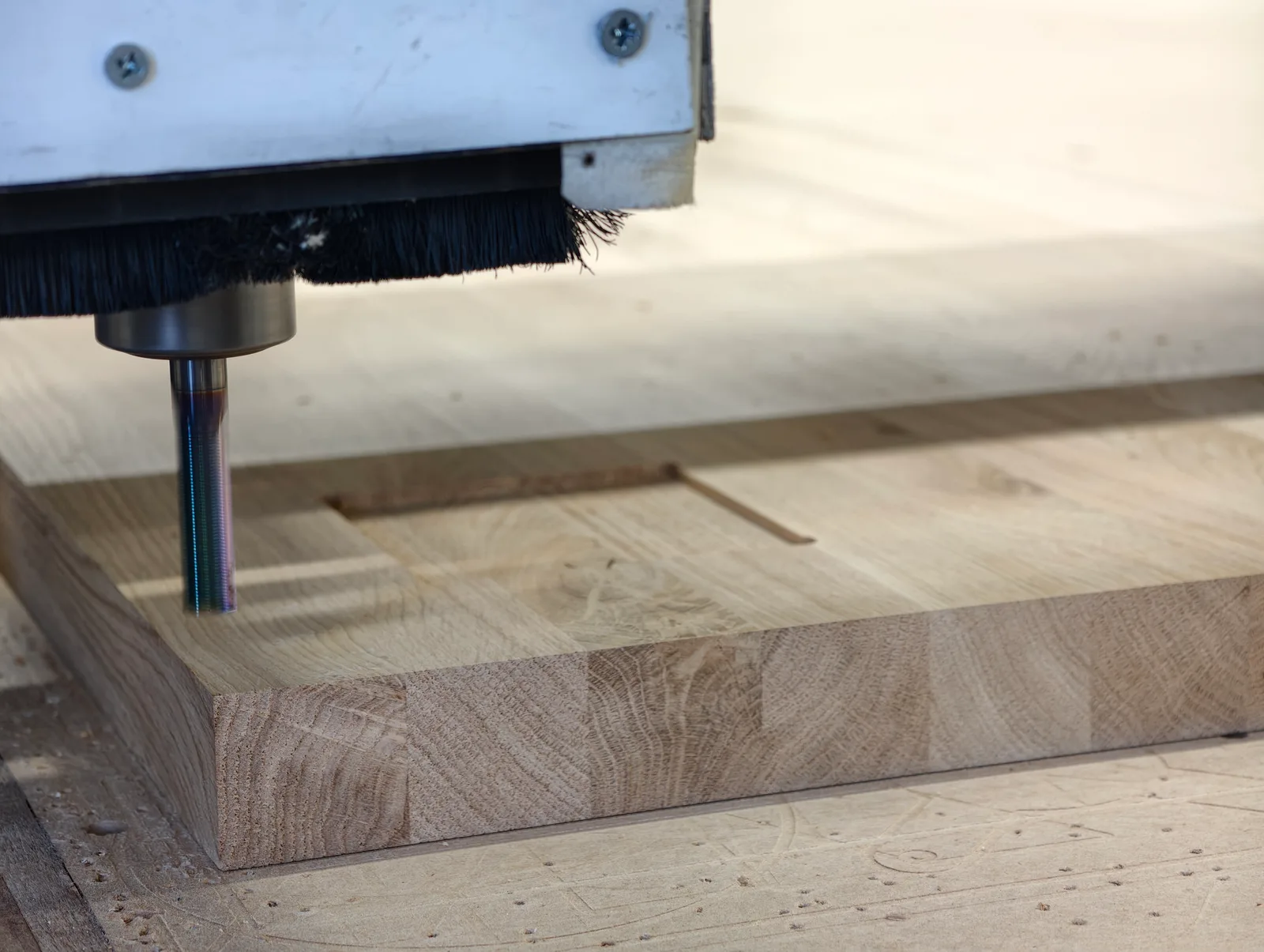

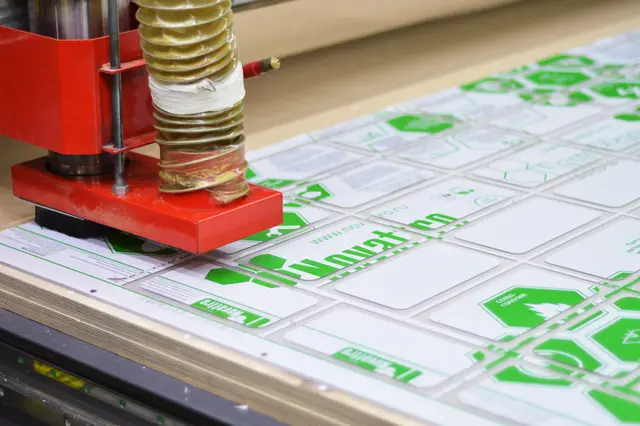

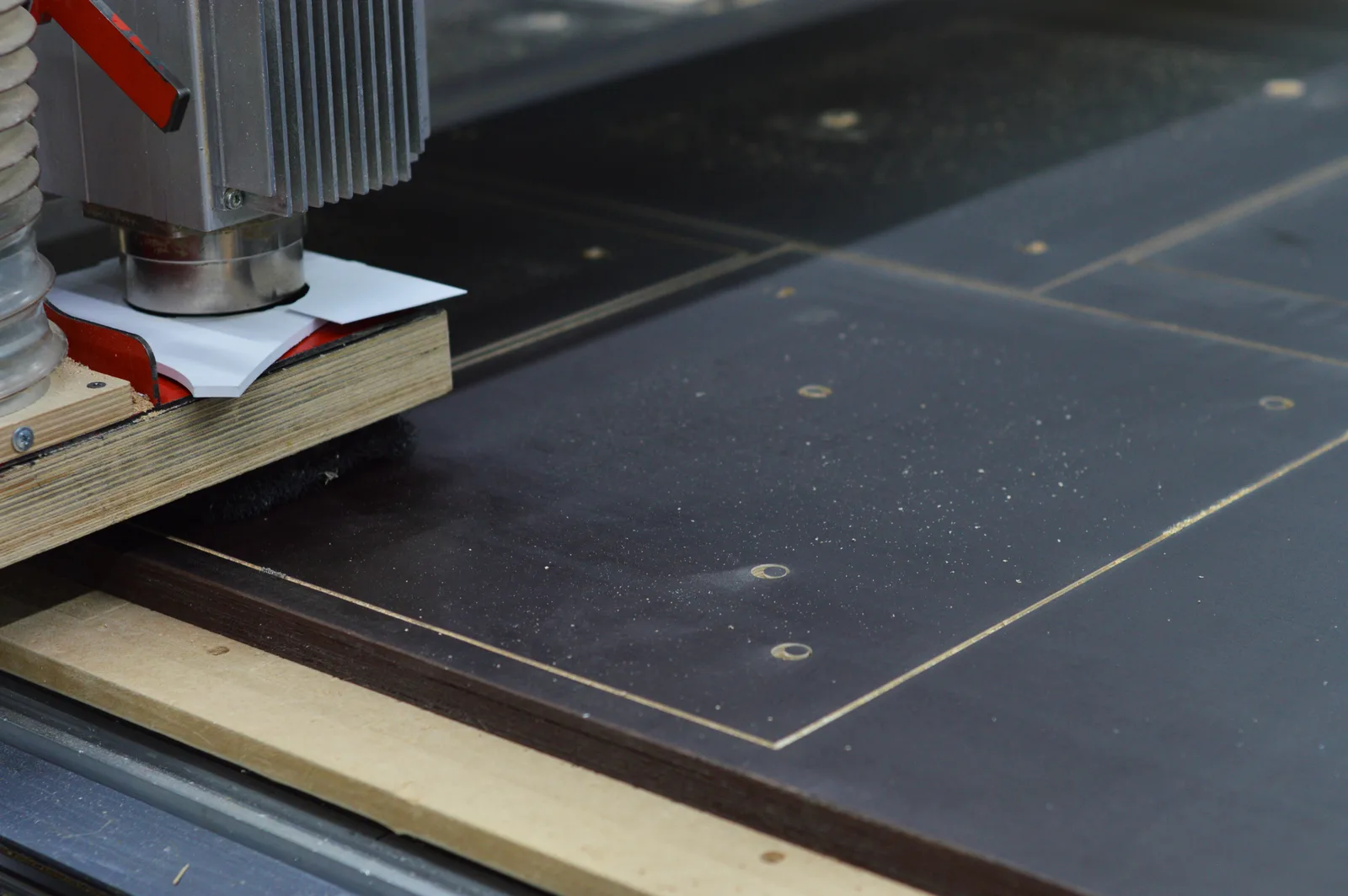

С нашего производства
Примеры работ по теме - нажмите, чтобы рассмотреть.
Частые вопросы
Не нашли свой вопрос? Позвоните или пришлите файл - посчитаем задачу, подскажем материал и сроки.
+7 (921) 763-40-30Нужна ли готовая 3D-модель?
Желательно - в STL, STEP или OBJ. Если модели нет, отрисуем её по вашему эскизу, фото или образцу. Это отдельный этап работы, который считаем до запуска станка.
Какая точность у 3D-фрезеровки?
Она задаётся шагом чистового прохода: мельче шаг - глаже рельеф, но дольше рез. Финальную гладкость доводим шлифовкой. Точный баланс подбираем под изделие.
Чем 3D отличается от гравировки?
Гравировка - тонкая поверхностная линия, а 3D-фрезеровка формирует настоящий объём с переменной глубиной. Это разные задачи и разный инструмент.
Из какого материала лучше делать рельеф?
Чаще всего МДФ - предсказуемый и недорогой. Для фактуры дерева берут липу, для технических форм - модельный пластик. Подскажем под ваш проект.
