Как подготовить файл для фрезеровки: DXF, контуры, диаметр фрезы
Для фрезеровки нужен векторный файл с замкнутыми контурами - чаще DXF, реже DWG, AI или PDF в кривых. Станок режет по линии, поэтому важна геометрия, а не картинка: контуры без разрывов, разнесённые по слоям рез и гравировка, и заложенный минимальный внутренний радиус под диаметр фрезы.
В каком формате присылать файл
Фрезер работает по векторной геометрии, а не по пикселям. Идеальный вариант - DXF: это чистые линии в миллиметрах, без лишнего оформления, его без потерь открывает любая CAM-программа. Принимаем также DWG, AI, CDR и PDF, если текст и объекты в них переведены в кривые. Фото, скриншот или JPG под рез не годятся - по ним нечего вести фрезу, такой макет придётся перечерчивать заново.
- Годится: DXF, DWG, AI, CDR, PDF (всё в кривых, масштаб 1:1, единицы - миллиметры).
- Не годится: JPG, PNG, фото, скан, PDF с растровой картинкой внутри.
Контуры: что проверяем перед запуском
Половина брака рождается не на станке, а в файле. Перед запуском мы прогоняем макет по короткому чек-листу, и то же советуем проверить на вашей стороне - так деталь выходит с первого раза.
- Контуры замкнуты - линия реза не имеет разрывов и висящих концов.
- Нет дублей: две линии друг на друге заставят фрезу пройти рез дважды.
- Нет самопересечений и наложений контуров.
- Текст переведён в кривые - иначе на нашем станке шрифт слетит.
- Масштаб 1:1 в миллиметрах, деталь того размера, что нужна по факту.
Двойные контуры после копирования объекта. Визуально макет чистый, а станок видит две линии реза и проходит по одному месту дважды - лишний час работы и рваная кромка. Всегда чистим дубли перед запуском.
Диаметр фрезы и внутренние радиусы
Это главное отличие фрезеровки от лазера, о котором клиенты часто не думают. Фреза - круглая, поэтому внутренний угол она физически не может сделать острым: в углу всегда останется скругление радиусом в половину диаметра фрезы. Лазер режет тонким лучом и даёт острые внутренние углы, фреза - нет. Внешние углы при этом получаются острыми у обоих.
Минимальный внутренний радиус от диаметра фрезы
| Диаметр фрезы | Мин. внутренний радиус | Где применяем |
|---|---|---|
| 2 мм | 1 мм | мелкие детали, тонкие перемычки, где нужны острые углы |
| 3 мм | 1.5 мм | универсал по листу до ~10 мм |
| 4 мм | 2 мм | фанера и МДФ средних толщин |
| 6 мм | 3 мм | толстый лист, скорость на длинных прямых резах |
Закладываем в макет разгрузку угла - «косточку» (dogbone): фреза заходит чуть глубже в угол, и деталь стыкуется без скругления. Либо режем этот участок тонкой фрезой. Скажите заранее, где угол должен быть острым, - учтём при подготовке.
Как заложить фрезу в макет
Отступ на толщину фрезы (компенсацию) станок считает сам по слою: сказано резать снаружи контура или изнутри - он и отведёт траекторию. Отрисовывать этот отступ руками не нужно. Но геометрия должна физически позволять проход: прорезь уже диаметра фрезы просто не прорежется, а перемычка тоньше пары миллиметров сломается при резе. Такие узкие места мы подсвечиваем на этапе проверки.
Что прислать вместе с файлом
- Материал и толщина листа (фанера 10, ПВХ 5, акрил 8 и т.д.).
- Количество деталей и тираж.
- Что режем насквозь, что гравируем - если это не разведено по слоям.
- Нужна ли доработка кромки: фаска, скругление, шлифовка.
С нашего производства

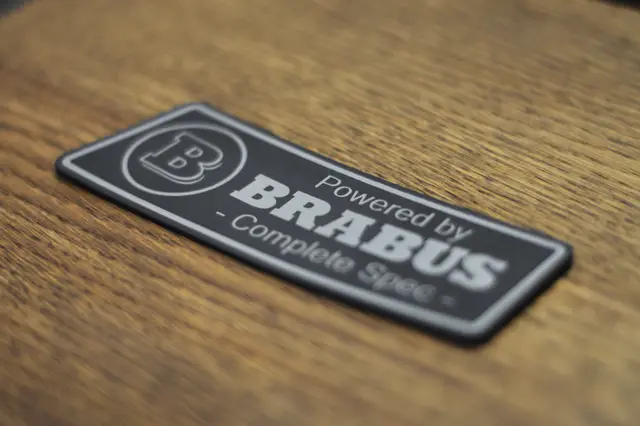

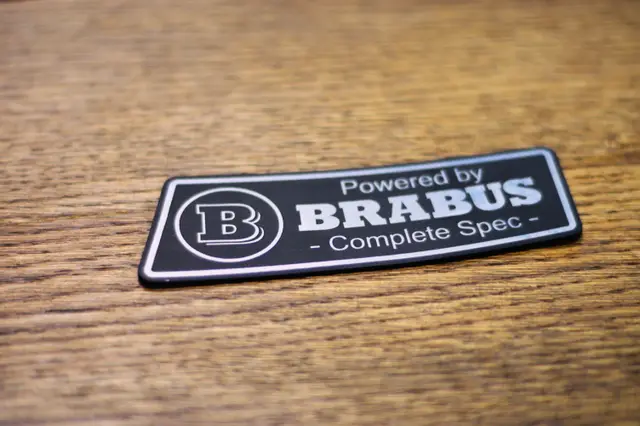

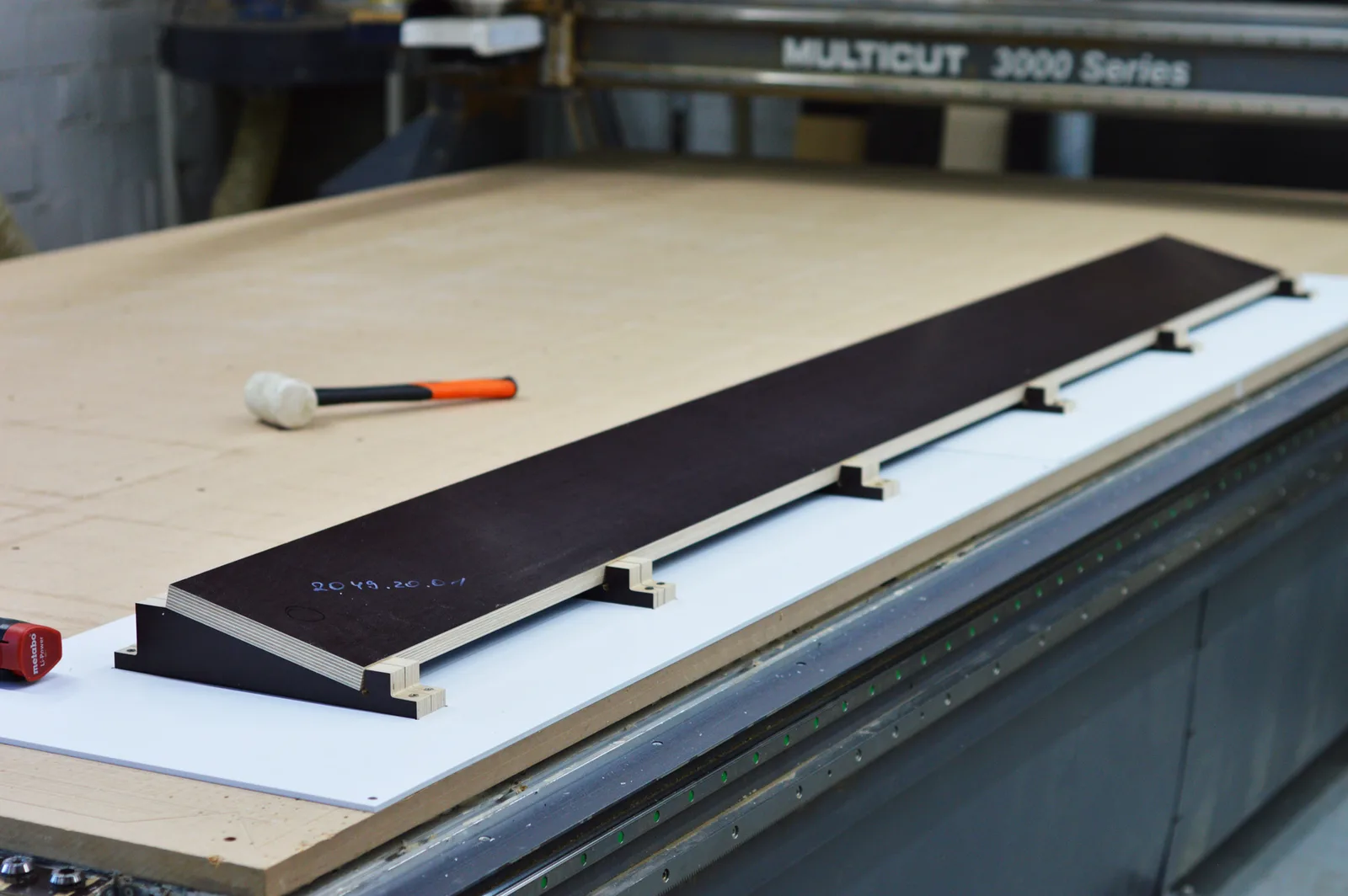

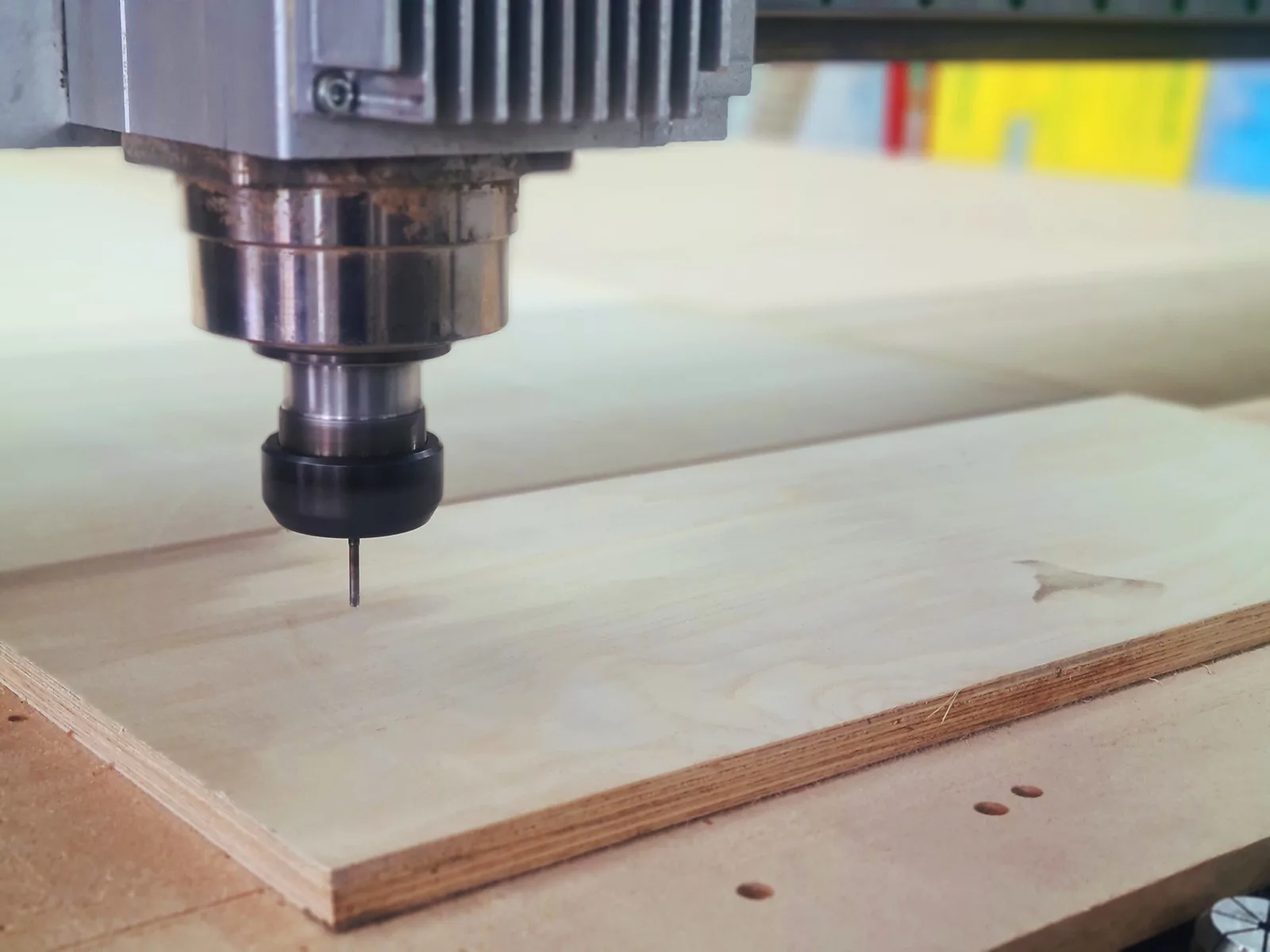

Примеры работ по теме - нажмите, чтобы рассмотреть.
Частые вопросы
Не нашли свой вопрос? Позвоните или пришлите файл - посчитаем задачу, подскажем материал и сроки.
+7 (921) 763-40-30Можно ли прислать макет фотографией или в JPG?
Под рез - нет, по растру станку нечего вести. Но по картинке или эскизу мы отрисуем векторный контур сами, это отдельная работа. Готовый DXF всегда дешевле и быстрее.
Чем DXF лучше PDF?
DXF - это чистая геометрия в миллиметрах без лишнего оформления, она открывается без искажений. PDF тоже подходит, если объекты в кривых, но в нём чаще прячется растр или сбитый масштаб.
Что делать, если в дизайне острые внутренние углы?
Фреза оставит в углу скругление на половину своего диаметра. Если угол критичен - закладываем разгрузку-«косточку» или режем тонкой фрезой. Предупредите заранее, где это важно.
Нужно ли самому делать отступ под толщину фрезы?
Нет. Компенсацию станок считает автоматически по слою реза. От вас - корректная замкнутая геометрия в масштабе 1:1.
