Вылеты и обрез в полиграфии: сколько заложить под нож
Вылет - это запас фона за линией реза, который уходит под нож. Он нужен, потому что стопку бумаги режут с допуском в доли миллиметра, и без запаса по краю вылезет белая полоска. Разбираем, сколько закладывать (обычно 2-5 мм), где проходит значимая зона и почему без вылетов страдает каждый второй самодельный макет.
Зачем нужны вылеты
После печати листы режут пачками на гильотине или в резальной линии. Нож проходит сквозь стопку в десятки листов, и лист в пачке смещается на доли миллиметра. Если фон заканчивается ровно по линии реза, на сдвинувшемся листе по краю останется непропечатанная белая бумага. Вылет - это страховка: фон заходит за рез, и что бы ни сдвинулось, до края всё равно доходит краска.
Три зоны любого макета
- Обрезной формат - итоговый размер изделия, линия, по которой пойдёт нож. Визитка 90×50 мм - это обрезной формат.
- Вылет - поле за обрезом, куда продолжается фон. Сюда ничего важного не ставим, оно уйдёт в отход.
- Значимая (безопасная) зона - отступ внутрь от реза, где живёт весь смысл: текст, логотип, реквизиты.
Сколько миллиметров закладывать
Вылеты по типу продукции
| Продукция | Вылет за рез | Значимая зона от реза |
|---|---|---|
| Визитки, листовки, флаеры | 2-3 мм | от 3 мм |
| Буклеты, каталоги, обложки | 3-5 мм | от 5 мм |
| Изделия с фоном под срез | 3-5 мм | от 5 мм |
| Плакаты, крупный формат | до 5 мм | от 5-7 мм |
Точный вылет зависит от послепечати: там, где идут биговка, фальцовка или сборка на пружину, поля закладываем больше. На широком формате допуск реза крупнее, поэтому и вылеты, и безопасная зона там шире - про это отдельная статья.
Значимая зона: почему текст нельзя ставить впритык
Обратная сторона вылета - внутренний отступ. Поставите текст или тонкую рамку в 1 мм от края - при малейшем сдвиге ножа с одной стороны останется 2 мм поля, с другой ноль, и это сразу бросается в глаза. Рамка вокруг визитки - худшее решение для самодельного макета: она подчёркивает любую погрешность реза. Держите значимые элементы минимум в 3-5 мм от линии.
Мысленно срежьте по краю 1-2 мм с каждой стороны. Пропал важный текст или появилась белая кромка - вылеты и отступы заложены неверно. У правильного макета такой обрез ничего не портит.
Как это оформить в файле
- Задайте обрезной формат изделия как размер документа.
- Добавьте вылет 2-5 мм за край и заведите туда фон и фоновые картинки.
- Отодвиньте текст, логотип и рамки минимум на 3-5 мм внутрь от реза.
- При сдаче в PDF включите метки реза (trim marks) и сохраните вылеты.

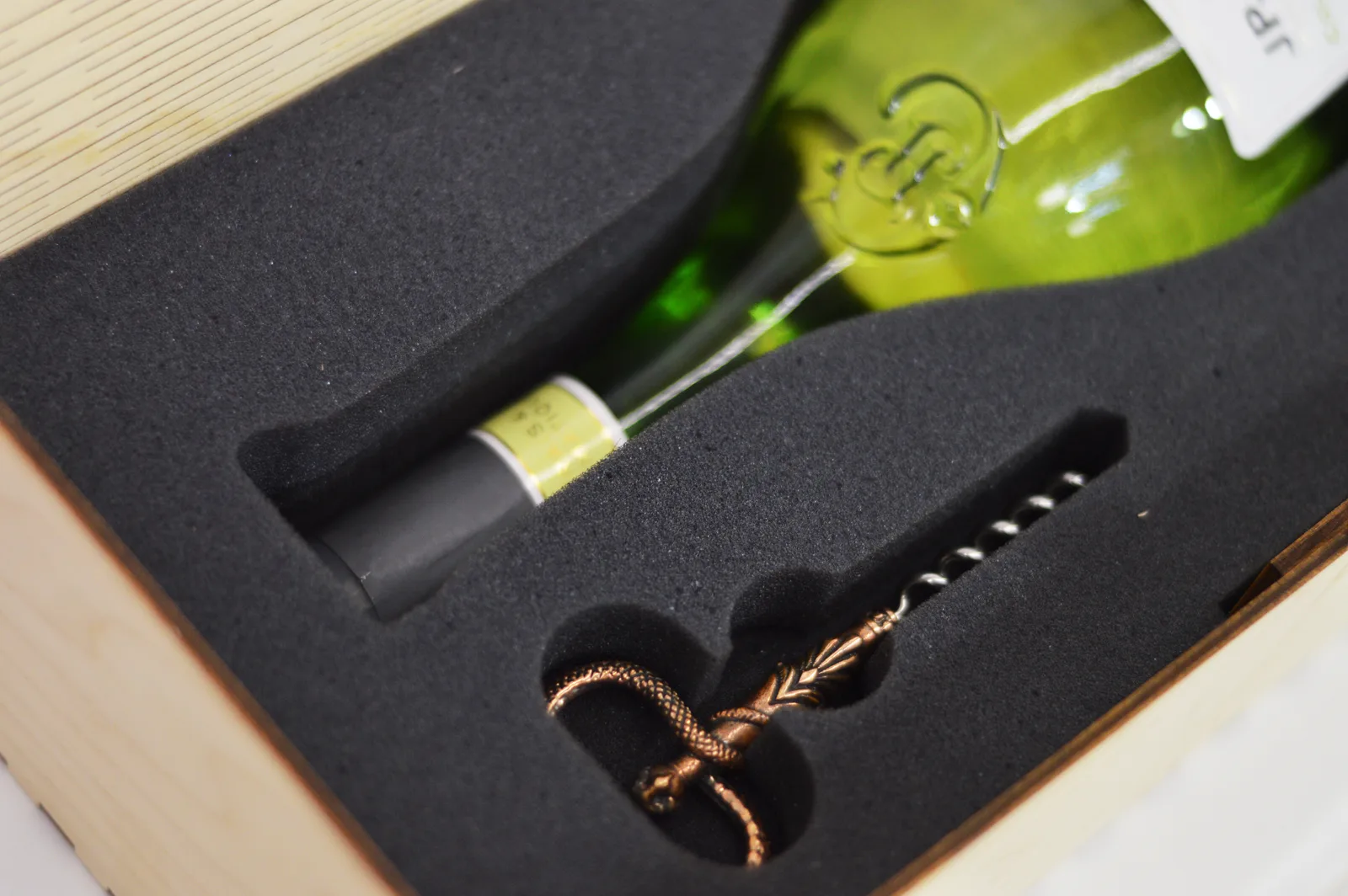

С нашего производства
Примеры работ по теме - нажмите, чтобы рассмотреть.
Частые вопросы
Не нашли свой вопрос? Позвоните или пришлите файл - посчитаем задачу, подскажем материал и сроки.
+7 (921) 763-40-30Чем вылет отличается от полей?
Вылет - это запас за линией реза, он уходит в отход. Поля (значимая зона) - отступ внутрь от реза, где стоит текст и логотип. Первое спасает от белых полосок, второе - от обрезанного текста.
Что будет, если сдать макет без вылетов?
По краю может вылезти белая кромка бумаги там, где лист сместился под ножом. Иногда мы добавляем вылет сами, растягивая фон, но с картинками и текстом впритык это не всегда получается без потери качества.
Нужны ли вылеты, если изделие на белой бумаге без фона?
Если фон белый и до края ничего не доходит, вылет технически не обязателен - белое поле и так белое. Но значимую зону соблюдайте всё равно: текст впритык к краю обрежется криво.
