Как подготовить макет для лазерной резки: требования к файлу
Лазеру нужен вектор, а не картинка. Макет для резки - это замкнутые контуры в кривых, где каждая линия задаёт траекторию луча. Ниже - что проверить перед отправкой файла, чтобы деталь вышла точно по размеру и её не пришлось переделывать после раскроя.
Вектор, а не изображение
Станок ведёт луч по линиям, поэтому понимает только векторную геометрию - контуры, дуги, полилинии. Фотография или скан детали для реза не подойдут: там нет траектории, есть только пиксели. Растровое изображение мы принимаем в одном случае - когда его надо перенести на поверхность растровой гравировкой. Для сквозного реза нужен чистый вектор.
Общие требования к файлу для любой резки - в отдельной статье; здесь разбираем то, что специфично именно для лазера: замкнутость, толщину линии и цветовую разметку операций.
Замкнутые контуры и линии реза
Каждая деталь режется по замкнутому контуру. Если в линии есть разрыв даже в сотые доли миллиметра, луч в этом месте не дойдёт до конца, и деталь останется висеть на перемычке. Частая ошибка - контур, собранный из отдельных отрезков, которые визуально сходятся, но не соединены в узлах.
- Соедините все узлы: контур должен быть единым замкнутым путём, а не набором линий.
- Уберите дубли - две линии на одном месте лазер пройдёт дважды, это лишний прожог и риск возгорания.
- Толщину линии реза задайте минимальной (волосяная, hairline). Толстая обводка сбивает восприятие траектории.
- Текст и шрифты переведите в кривые, иначе на нашем компьютере подставится другой шрифт.
Цвета: рез, гравировка, разметка
Одним файлом часто идут разные операции: что-то режется насквозь, что-то гравируется, что-то только намечается для сборки. Чтобы станок их различал, операции разводят по цветам линий. Конкретную палитру мы согласуем под задачу, но логика всегда одна.
Как обычно размечают операции цветом
| Цвет линии | Операция | Что делает лазер |
|---|---|---|
| Красный | Рез | Прожигает материал насквозь по контуру |
| Синий | Разметка / линия сгиба | Слабый прочерк без сквозного реза |
| Чёрный / заливка | Растровая гравировка | Выжигает поверхность по площади |
Гравировку присылают залитой чёрным как вектор с обводкой. Тогда лазер обводит контур пятна, а не заполняет его. Если нужна именно площадная гравировка - так и укажите, мы настроим растр.
Что проверить перед отправкой
- Масштаб 1:1, единицы - миллиметры, реальные габариты детали.
- Все контуры реза замкнуты, дублей линий нет.
- Текст в кривых, толщина линий волосяная.
- Операции разведены по цветам, приложена короткая записка: что режем, что гравируем, из какого материала и сколько штук.
С нашего производства

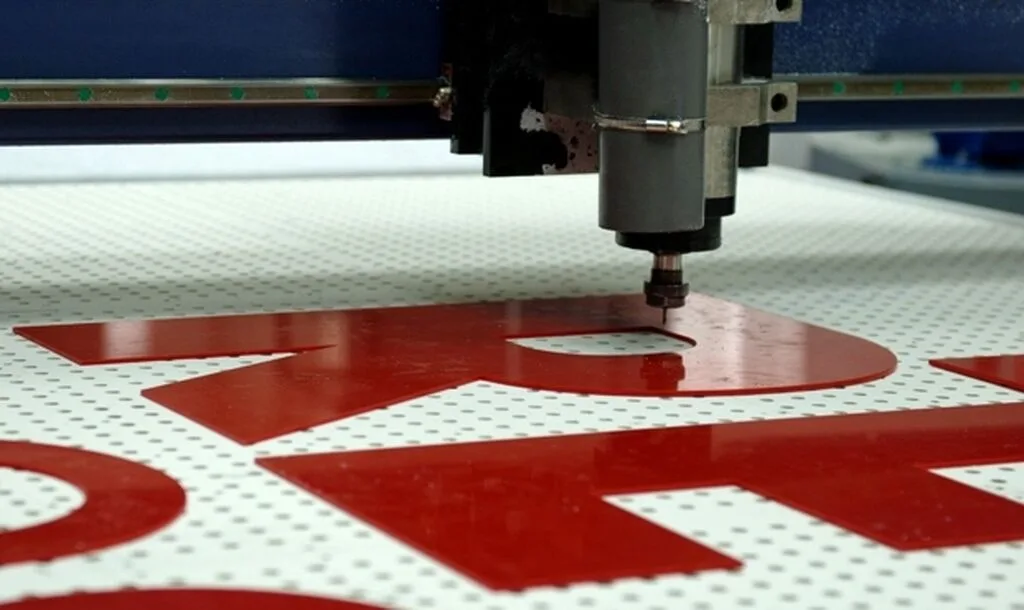

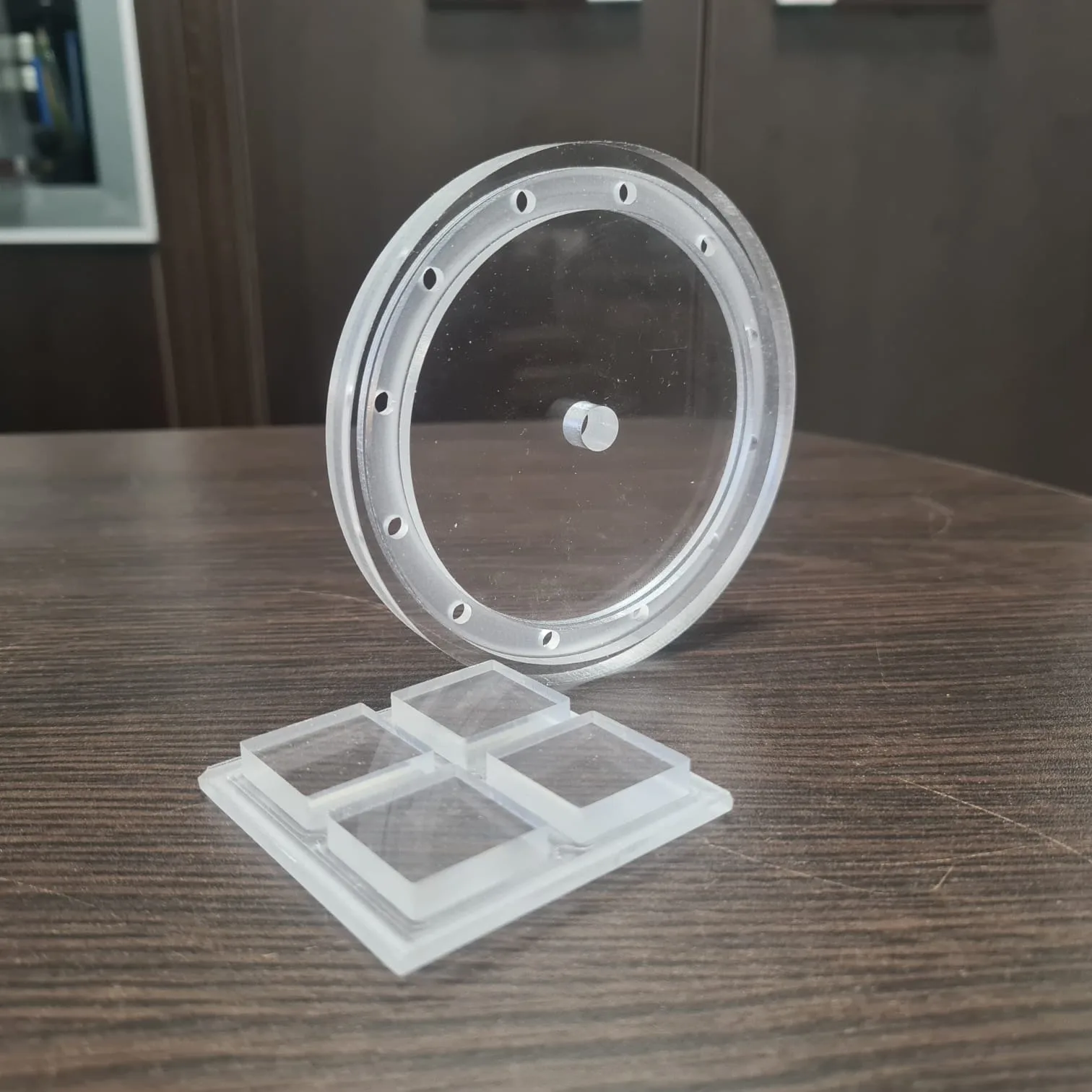

Примеры работ по теме - нажмите, чтобы рассмотреть.
Частые вопросы
Не нашли свой вопрос? Позвоните или пришлите файл - посчитаем задачу, подскажем материал и сроки.
+7 (921) 763-40-30Примете макет в JPG или PDF?
PDF - да, если он векторный и контуры в кривых. JPG и PNG для реза не подойдут, это растр без траектории. Растровую картинку берём только под гравировку изображения.
Обязательно переводить текст в кривые?
Да. Иначе при открытии файла шрифт может подставиться другой, и надпись поедет. В кривых текст режется ровно так, как вы его видите.
Что делать, если контуры не замкнуты?
Пришлите как есть - мы проверим файл перед запуском и подскажем, где разрывы. Но быстрее и дешевле, когда контуры уже замкнуты на вашей стороне.
