Форматы файлов для лазера: DXF, CDR, AI, SVG
Лазер работает с векторными форматами: DXF, CDR, AI, SVG и векторный PDF. У каждого свои грабли - от единиц измерения в DXF до подмены шрифтов в AI. Разберём, что мы принимаем и как подготовить файл, чтобы деталь села в размер с первого раза.
Что мы принимаем
Векторный файл описывает геометрию контуров - именно это нужно лазеру. Общие правила подготовки едины для любой резки, а здесь пройдёмся по форматам и их особенностям. Растровые файлы берём только когда картинку надо перенести гравировкой, для реза они не годятся.
Векторные форматы для лазерной резки
| Формат | Откуда | На что смотреть |
|---|---|---|
| CDR | CorelDRAW | Удобнее всего для лазерного ПО, минимум конвертаций |
| DXF | AutoCAD, Компас, CAD | Единицы измерения, замкнутость полилиний, дуги |
| AI | Adobe Illustrator | Сохранять в совместимой версии, текст в кривые |
| SVG | Веб-редакторы, Inkscape | Проверить масштаб и единицы, перевести текст в путь |
| Экспорт из любого редактора | Только векторный, контуры в кривых |
Как готовить каждый формат
DXF
Универсальный обменный формат из инженерных программ. Главная засада - единицы измерения: DXF не всегда несёт масштаб, и деталь может открыться в сантиметрах вместо миллиметров. Проверьте, что габарит совпадает с задуманным, а полилинии замкнуты, а не набраны отдельными отрезками.
CDR
Родной формат CorelDRAW и самый комфортный для лазерных станков - большинство ПО импортирует его напрямую. Разведите операции по цветам, текст переведите в кривые, эффекты и тени растрируйте или удалите, если они не нужны в резе.
AI и SVG
AI из Illustrator сохраняйте в совместимой версии, иначе на другой машине он может открыться некорректно. SVG хорош для веб-графики, но капризен к единицам: перед отправкой убедитесь, что 100 мм в файле - это действительно 100 мм. В обоих форматах текст обязательно переводится в контуры.
Масштаб 1:1, миллиметры, замкнутые контуры, текст в кривых, операции разведены цветом. Эти пять пунктов снимают 90% проблем с любым форматом.

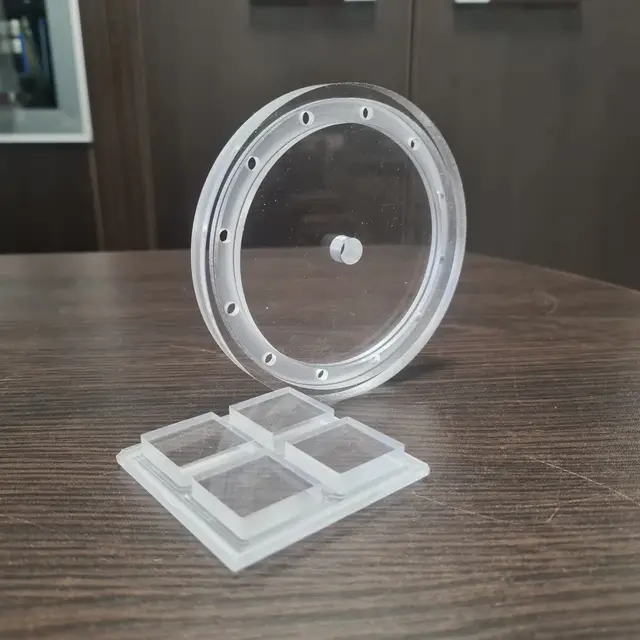

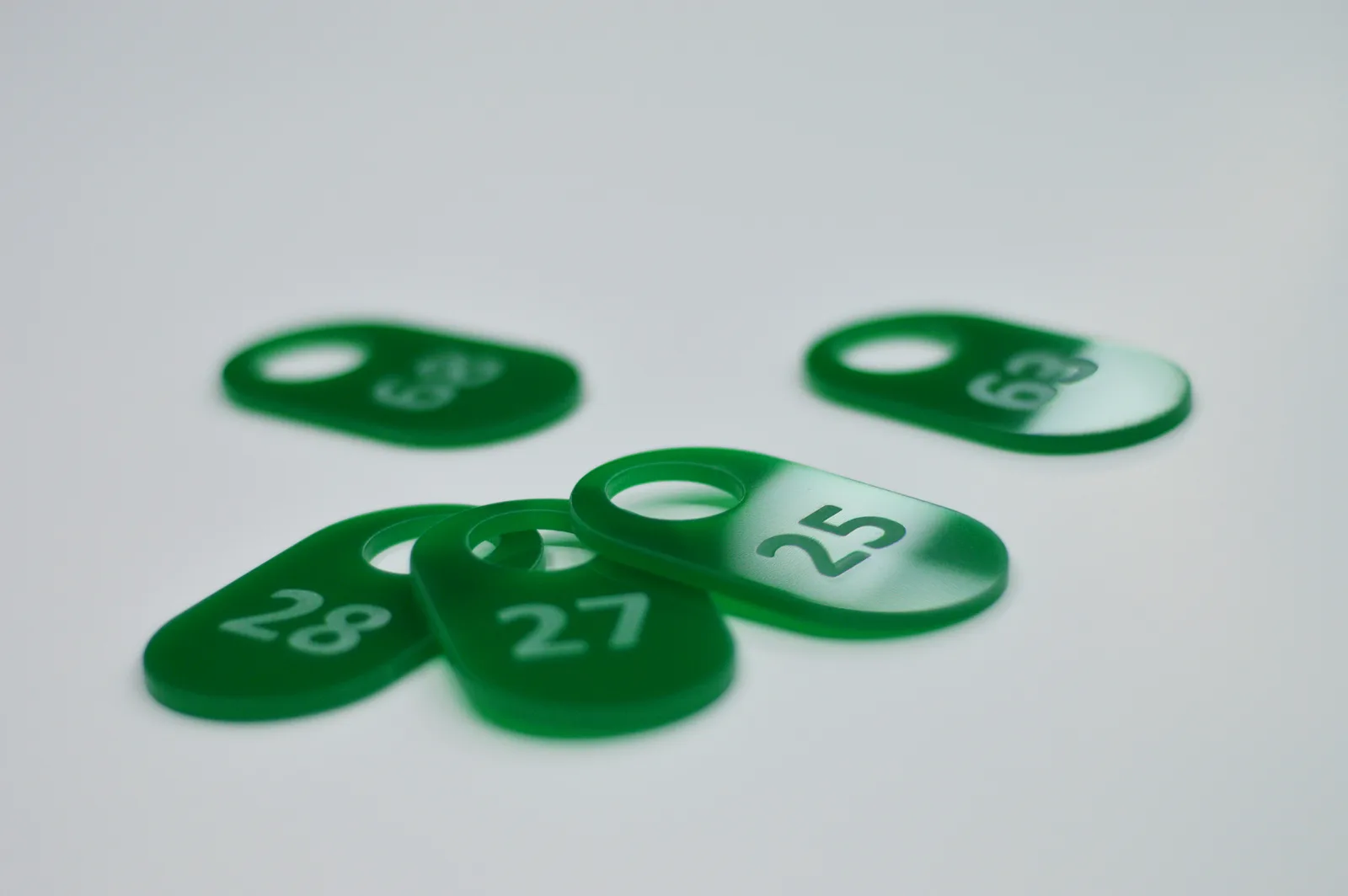

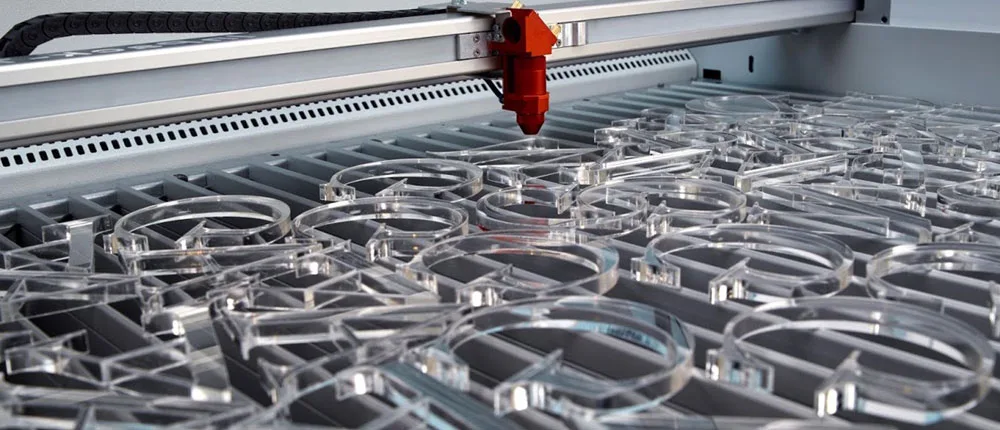

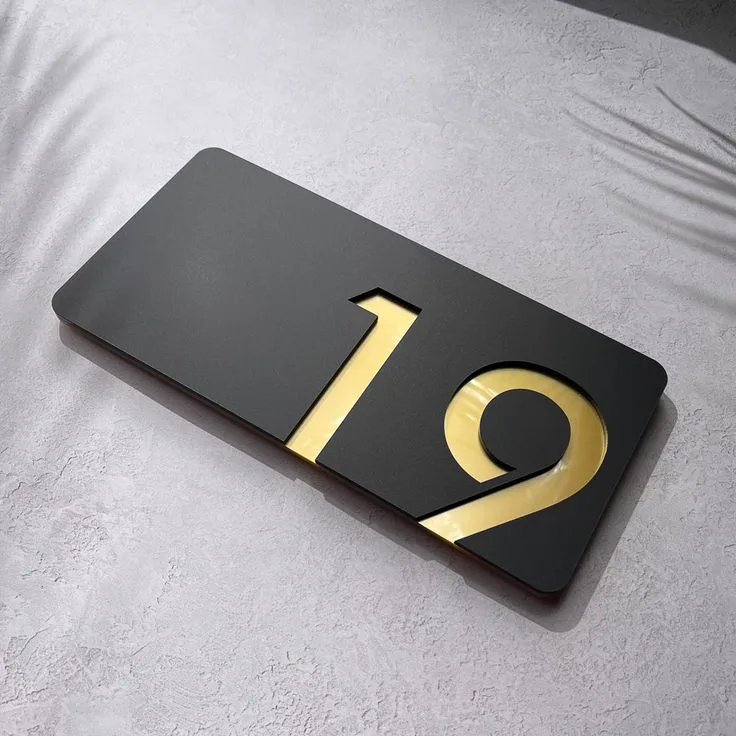

С нашего производства
Примеры работ по теме - нажмите, чтобы рассмотреть.
Частые вопросы
Не нашли свой вопрос? Позвоните или пришлите файл - посчитаем задачу, подскажем материал и сроки.
+7 (921) 763-40-30В каком формате лучше присылать?
Если работаете в Corel - CDR, он импортируется без потерь. Из инженерных программ удобен DXF. Главное, чтобы файл был векторный, в кривых и в миллиметрах.
Почему в DXF поехал масштаб?
DXF не всегда сохраняет единицы измерения, и деталь открывается в других единицах. Указывайте габариты в записке к файлу - мы сверим и поправим масштаб перед резкой.
Возьмёте макет в PDF?
Да, если PDF векторный и контуры переведены в кривые. Из растрового PDF (сканы, картинки) траекторию реза не построить.
